【影音人必懂】HDMI訊號延伸不可不知(上)

【撰文/ 售前工程師】

在什麼情況下才需要購買HDMI延長器？

一般來說有幾個可能的需求：

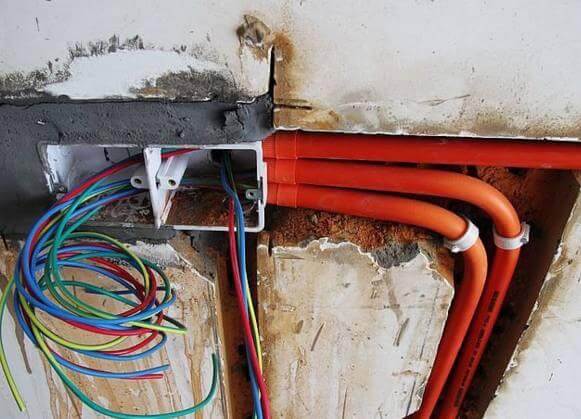

1）透過穿管延伸至另一端：基本上，HDMI接頭要自己加工焊接有很大的難度，多達19接腳密度之高，不是一般的焊接技術可做的，而且接頭不易購買，因為需求少，也不太容易在市面上買到，所以這樣的情況下就必須購買延長器

(圖片出處：每日頭條)

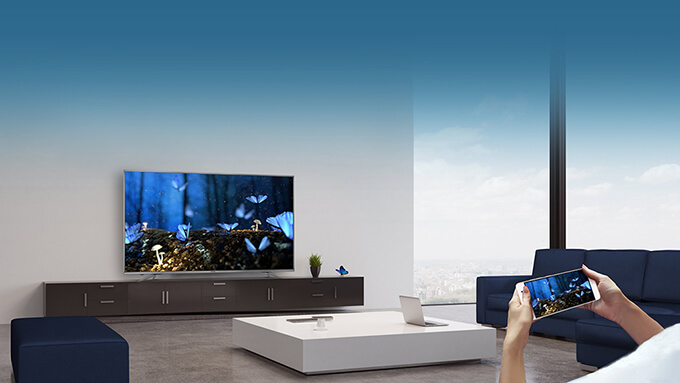

2）無法使用線材延伸：有些環境可能不允許佈線，所以需要無線HDMI延長器做訊號延伸。但我們建議能盡量佈線，真的沒有方法了再選擇無線延長器，因為在現行的環境之下，如果訊號干擾太多，選到不適用的無線延長器會很容易使訊號不穩定。我們也建議在同一個空間下才使用無線傳輸，因為當隔一道牆或一個房間後，訊號會嚴重衰減。影像訊號傳輸跟資料傳輸方式大不同，資料掉包還可以補發資料TCP/IP的概念；而影像封包掉了，再補包也沒意義，畢竟時間都過了，補上過去影像的封包是沒用的，就像UDP的概念。因此，要保證資料傳輸的暢通，才能有順暢的傳輸表現。畢竟我們不像是在看網路影片或直播時，可延遲緩衝。在HDMI傳輸之下，要即時傳輸，沒有緩衝的餘地。

(圖片出處：BENQ官網)

3）需要長距離延伸：多少距離才需要購買延長器呢？基本上，1920 x 1080@60Hz 8bpc以下的解析度，用市面上20米24AWG HDMI線材可直接延伸，但在購買上面要特別注意線規AWG的數字越低，代表線材越粗。24AWG已經算是很粗的線，基本上不會有廠商製作低於24AWG的線材。另外，需注意購買的HDMI線材是否埋入放大晶片，有些市面上的線材為了把線材做細，會靠埋入放大晶片在HDMI接頭裡面。如果有放入晶片的HDMI線材，則要注意安裝方向，線材方向裝錯了，畫面也就不會顯示了。而一般沒有埋入晶片的線材，則不會有方向性及相容性的問題。如果要使用到4K的解析度，建議不要選擇超過5米的長度，即便是買5米線，也要挑選至少26AWG以下的線規，訊號才會穩定。如果1080P@60超過20米、4K@30超過5米，則建議使用HDMI延長器。

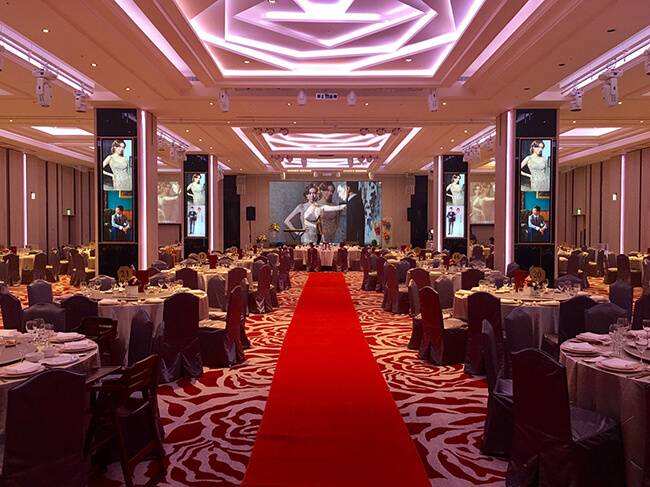

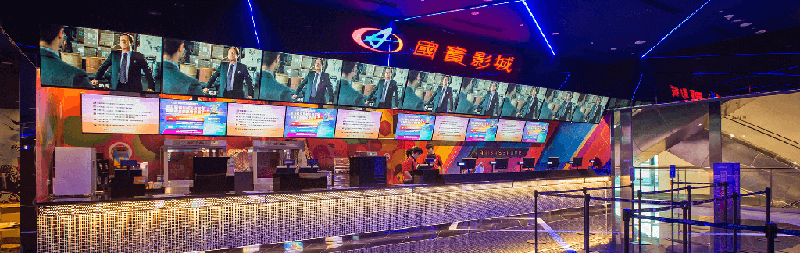

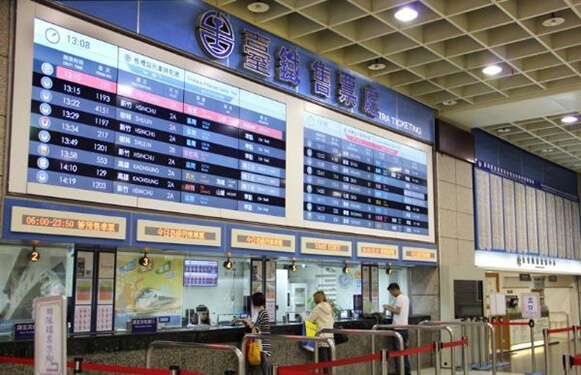

4）需要影像分配時：基本上很多商用模式會使用一台訊號來源，分配顯示至許多地方，例如大賣場、百貨公司、交通運輸、機場、宴會廳…等等。一對多的顯示可利用具有分配功能的延長器來延伸分配訊號。而選購IP型的傳輸器，在多點傳輸的應用會比較彈性，限制也較少。
